Detalii

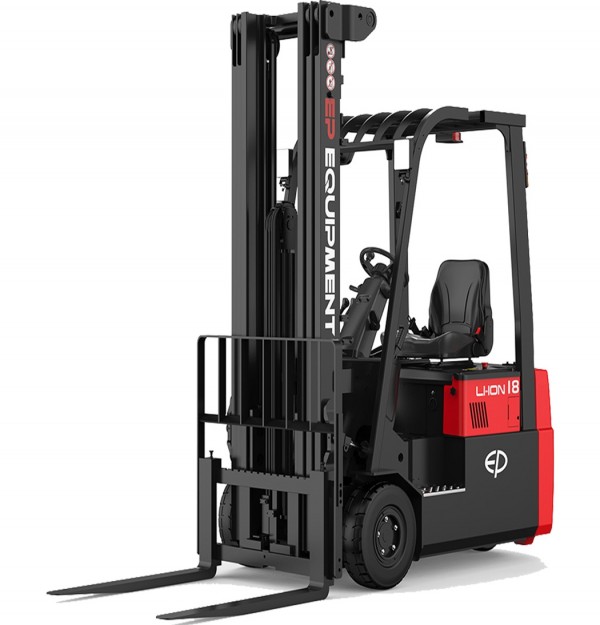

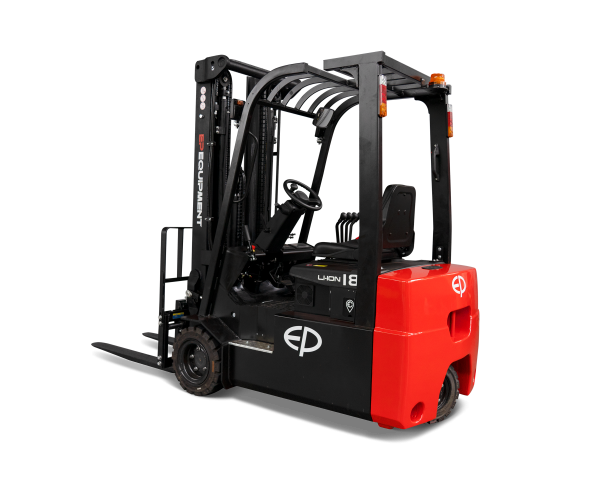

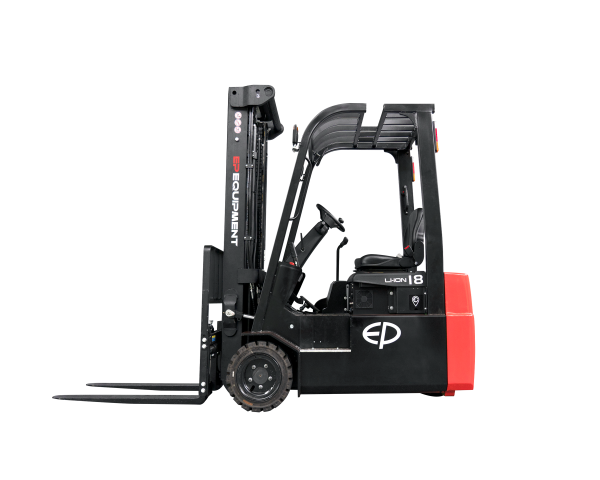

Complet conceputa în jurul avantajelor tehnologiei litiu-ion, seria TV are o dimensiune compactă pentru aplicații în depozite cu culoar îngust și asigură cel mai bun confort și o stabilitate impresionanta în funcționare. Alimentată de motoarele de antrenare duală de 80 volți 2*5 kW, seria TVL și-a îmbunătățit substantial productivitatea de 6 ore de lucru per încărcare.
Utilizare

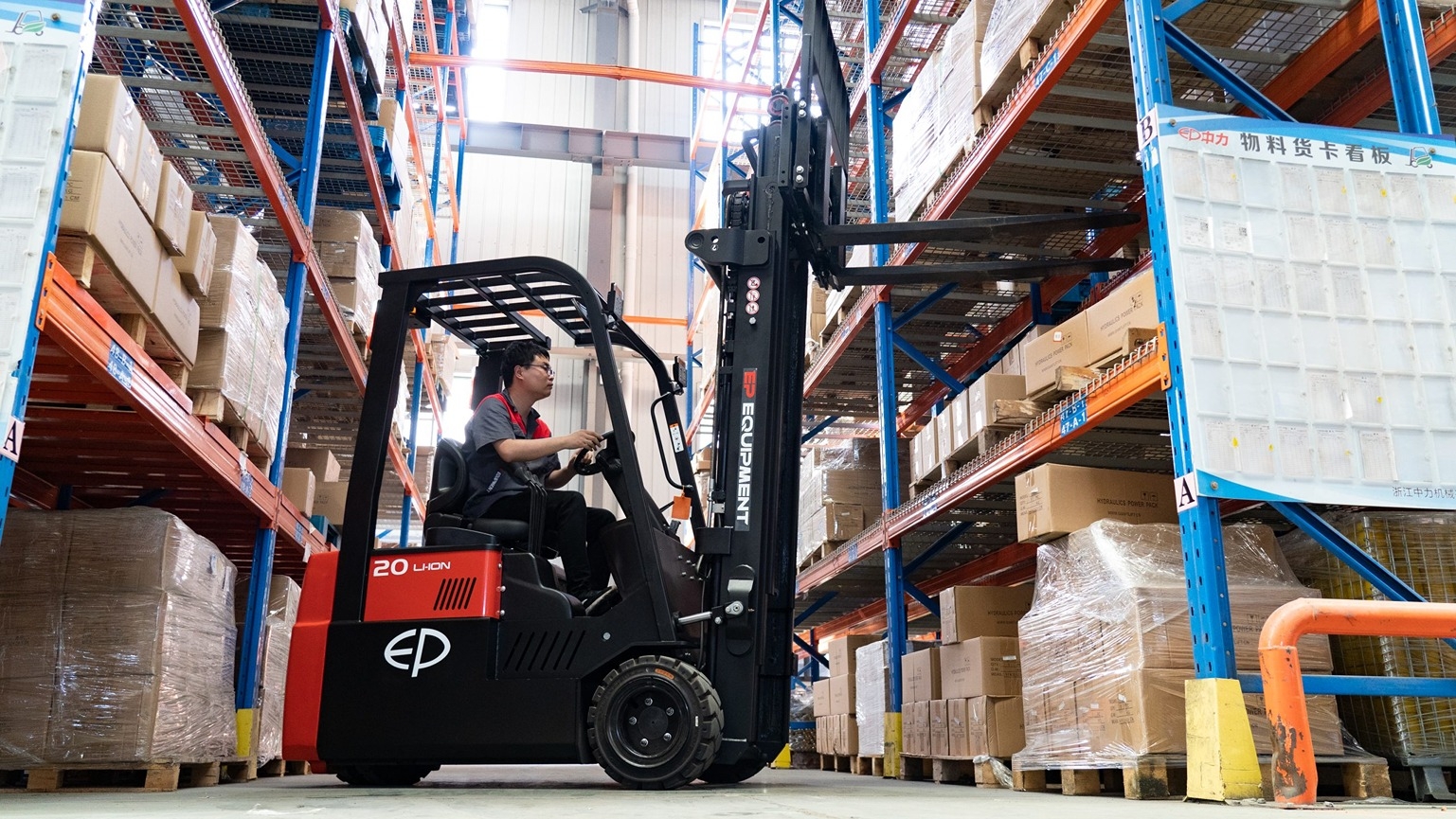

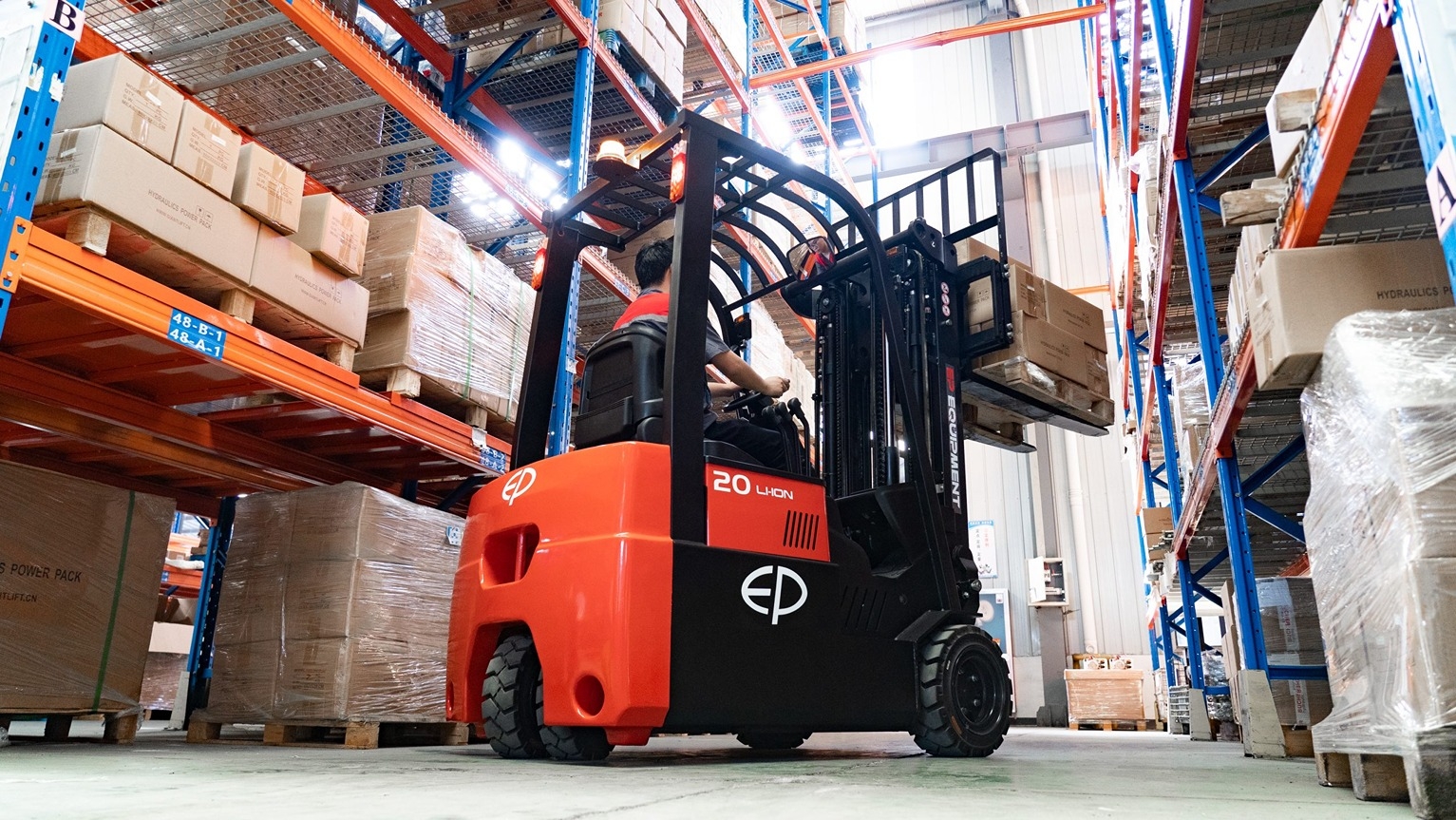

Incarcatoarele din Seria TV pot fi utilizate in aproape orice aplicație de lucru. Stivuitoarele din aceasta serie indeplinesc cerințele de transport în depozitele interioare, în special pentru aplicațiile pe culoar îngust, datorită razelor mici de rotire, 1450 mm pentru CPD15TVL, 1550 mm pentru CPD18TVL și 1585 mm pentru CPD20TVL. De asemenea, rapiditatea de funcționare este impresionanta atunci când vine vorba de încărcare și descărcare la docuri sau camioane laterale - datorită performanței puternice a bateriei de 80 V. Seria TVL alimentată cu Li-ion permite încărcarea rapida si facilitarea oportunităților, făcându-o alegerea ideala pentru logistica diferitor afaceri.
ECRAN LCD INTELIGENT
Ecranul LCD inteligent afiseaza starea de funcționare și indica nivelul încărcării bateriei, totodata oferă optiuni de resetare pentru diferite caracteristici de control.
EFICIENTA
Senzorul opțional de direcție pornește motorul hidraulic numai în caz de nevoie, utilizează energia eficient.
DISPUNERE CONVENABILA
Componente/furtun/dispoziție de fire special concepute pentru întreținere și reparare convenabilă.
INLOCUIRE USOARA A BATERIEI
Compartimentul opțional pentru baterie deschis lateral permite înlocuirea rapidă a bateriei.
/>
/>
SPECIFICATII TEHNICE
- -motor puternic,AC
- -bateria Li-Ion, incarcare rapida, fara intretinere
- -BMS - sistem de management al bateriei
- -incarcator integrat in sasiu ( 220 V )
- -stecherul este de asmenea integrat in sasiu, fiind prevazut cu un cablu de alimentare extensibil
- -SISTEM DE MONITORIZARE STARE INCARCARE SI TIMP DE FUNCTIONARE
- -catarg duplex
- -manete ergonomice pentru deplasare, coborire/ridicare electrica, rapida fara efort
- -controler ZAPI
DATE TEHNICE:
|
Caracterisitici model |
||
|
1.1 |
Marca |
EP |
|
1.2 |
Denumirea modelului |
CPD20TV |
|
1.3 |
Unitate de antrenare |
Electrică |
|
1.4 |
Tipul de operator |
asezat |
|
1.5 |
Capacitate nominală |
2000 kg. |
|
1.6 |
Distanță centru de greutate |
500 mm |
|
1.8 |
Distanța de încărcare, centrul axei motoare până la furcă |
405 mm |
|
1.9 |
Ampatament |
1330 mm |
|
Greutate |
||
|
2.1 |
Greutate în service (include bateria) |
3469 kg. |
|
2.2 |
Sarcina pe osie, partea de conducere încărcată/partea de încărcare |
4745/684 kg. |
|
2.3 |
Sarcina pe osie, partea de conducere neîncărcată/partea de încărcare |
1359/2070 kg. |
|
Tipuri, Șasiu |
||
|
3.1 |
Tip anvelopă roți motoare/roți de sarcină |
cauciuc plin |
|
3.2 |
Dimensiunea anvelopei, roți motoare (diametru×lățime) |
Ф200/50-10 mm |
|
3.3 |
Dimensiunea anvelopei, roți de sarcină (diametru×lățime) |
Ф15X4.5-8 mm |
|
3.5 |
Număr roți motoare, rotițe/sarcină (x = roți motoare) |
2x / 2 |
|
3.6 |
Ecartament, față, partea de conducere |
943 mm |
|
3.7 |
Ecartament, spate, partea de încărcare |
175 mm |
|
Dimensiuni |
||
|
4.1 |
Inclinare catarg fata/spate (α/β) |
6 / 6 grade |
|
4.2 |
Înălţime, catarg coborât (h1) |
2075 mm |
|
4.3 |
Ridicare liberă (h2) |
100 mm |
|
4.4 |
Înălţimea de ridicare (h3) |
3000 mm |
|
4.5 |
Înălţime, catarg ridicat (h4) |
4055 mm |
|
4.7 |
Inaltime cabina (h6) |
2080 mm |
|
4.8 |
Inaltime scaun (h7) |
1050 mm |
|
4.12 |
Inaltime dispozitiv tractare (h10) |
360 mm |
|
4.19 |
Lungimea totală (l1) |
3020 mm |
|
4.20 |
Lungimea pana la furci (l2) |
1913 mm |
|
4.21 |
Lățimea totală (b1/b2) |
1070 mm |
|
4.22 |
Dimensiuni furci (s/e/l) |
40/ 100/ 920 mm |
|
4.23 |
Model furci, clasa/tip A,B |
2A |
|
4.24 |
Lățime cărucior furci (b3) |
1040 mm |
|
4.31 |
Garda la sol, catarg incarcat (m1) |
89 |
|
4.32 |
Garda la sol, centrul ampatamentului (m2) |
92 mm |
|
4.34.1 |
Lățimea culoarului pentru paleți 1000 × 1200 mm (AST) |
3315 mm |
|
4.34.2 |
Lățimea culoarului pentru paleți 800 × 1200 mm (AST) |
3435 mm |
|
4.35 |
Raza de întoarcere (Wa) |
1585 mm |
|
Date de performanță |
||
|
5.1 |
Viteza de deplasare, cu sarcină/fără sarcină |
13/14 km/h |
|
5.2 |
Viteza de ridicare, cu sarcină/fără sarcină |
0.33/ 0.45 m/s |
|
5.3 |
Viteza de coborâre, cu sarcină/fără sarcină |
0.42/ 0.45 m/s |
|
5.8 |
Gradabilitate max., cu sarcină/fără sarcină |
10.5/15 % |
|
5.10 |
Tip frână de serviciu |
hidraulic + mecanic |
|
Motor electric |
||
|
6.1 |
Putere motor S2 60 min |
5x2 kW |
|
6.2 |
Puterea motorului de ridicare la S3 15% |
11 kW |
|
6.3 |
Dimensiune maximă admisă a bateriei |
700x530x210 mm |
|
6.4 |
Tensiune baterie/capacitate nominală K20, LI-ION |
80/205 V/Ah |
|
6.5 |
Greutate baterie |
115 kg. |
|
Date suplimentare |
||
|
8.1 |
Tipul de motor electric |
AC |
|
10.7 |
Nivelul presiunii acustice (resimțit de operator) |
70 DB
|
